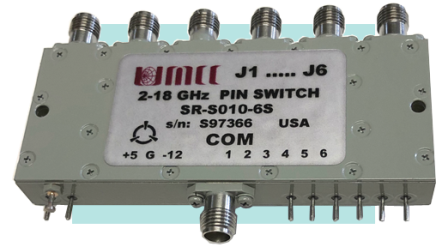

SP6T Switches
Frequencies from 10MHz to 20GHz
All with High Speed TTL Driver
Available with variety of options
Small Compact Packages

ECCN: EAR99

Sales/Technical Contact Email:  Sales@UMCC111.com



RF Circuit / Reflective SP6T



RF Circuit / Absorptive SP6T





  Common Specifications

  Available Options
    > Specifications are subject to change without notice
> for Specifications-Sheet in PDF, click on  the product model number

> to see the actual response curves, click on  ""  (subject to availability)

Broadband SP6T Switches (Reflective / Absorptive)
Frequencies from 10MHz to 15GHz

Model No.
Frequency
(GHz)
Insertion
Loss
(dB) Max
Isolation
(dB) Min
VSWR
Max
Rise/Fall
Time
Max
On/Off
Time
Max
Power
Handling, Max
Supply
Voltage
Outline
Drawing
Cw / Avg Peak
10 MHz - 3 GHz
SR-3000-6S
(Reflective)
0.01 - 3 2.2 55 1.5:1 200 ns 300 ns +27dbm
(+23dBm Max
Below 100MHz)
5W
(5μS, PW)
+5(-/+0.25)V / 80mA
-12(-/+0.5)V / 90mA
for lower power consumption, choose Option A1(+5/-5V)
Fig.1
SR-3010-6S
(Absorptive)
Response Curves in PDF
0.01 - 3 2.2 60 1.5:1 200 ns 300 ns +27dbm
(+23dBm Max
Below 100MHz)
5W
(5μS, PW)
+5(-/+0.25)V / 200mA
-12(-/+0.5)V / 90mA
for lower power consumption, choose Option A1(+5/-5V)
20 MHz - 6 GHz
SR-B300-6S
(Reflective)
0.02 - 6 3.0 75 1.6:1
(1.7:1 Over
20-30MHz)
150 ns 250 ns +27dbm
(+23dBm Max
Below 100MHz)
5W
(5μS, PW)
+5(-/+0.25)V / 80mA
-12(-/+0.5)V / 70mA
for lower power consumption, choose Option A1(+5/-5V)
Fig.1
SR-B310-6S
(Absorptive)
Response Curves in PDF
0.02 - 6 3.0 80 1.6:1
(1.7:1 Over
20-30MHz)
150 ns 250 ns +27dbm
(+23dBm Max
Below 100MHz)
5W
(5μS, PW)
+5(-/+0.25)V / 180mA
-12(-/+0.5)V / 70mA
for lower power consumption, choose Option A1(+5/-5V)
0.2 - 4 GHz
SR-DA3W-6S
(Reflective)
0.2 - 4 1.9 70 1.5:1 350 ns 400 ns +27dbm 5W
(1μS, PW)
+5(-/+0.25)V / 80mA
-12(-/+0.5)V / 80mA
for lower power consumption, choose Option A1(+5/-5V)
Fig.1
SR-DA1W-6S
(Absorptive)
0.2 - 4 1.9 75 1.5:1 250 ns 300 ns +27dbm 5W
(1μS, PW)
+5(-/+0.25)V / 180mA
-12(-/+0.5)V / 80mA
for lower power consumption, choose Option A1(+5/-5V)
2 - 14 GHz
SR-L440-6S
(Reflective)
Fast Switching
2 - 12.4 3.1 55 1.8:1 35 ns 80 ns +27dbm 5W
(1μS, PW)
+5(-/+0.25)V / 80mA
-12(-/+0.5)V / 80mA
for lower power consumption, choose Option A1(+5/-5V)
Fig.1
12.4 - 14 50
SR-L410-6S
(Absorptive)
Fast Switching
2 - 12.4 3.1 60 1.8:1 35 ns 80 ns +27dbm 5W
(1μS, PW)
+5(-/+0.25)V / 190mA
-12(-/+0.5)V / 80mA
for lower power consumption, choose Option A1(+5/-5V)
12.4 - 14 55
0.4 - 14 GHz
SR-J440-6S
(Reflective)
Fast Switching
0.4 - 12.4 3.4 55 1.9:1 35 ns 80 ns +27dbm 5W
(1μS, PW)
+5(-/+0.25)V / 80mA
-12(-/+0.5)V / 80mA
for lower power consumption, choose Option A1(+5/-5V)
Fig.1
12.4 - 14 50
SR-J410-6S
(Absorptive)
Fast Switching
0.4 - 12.4 3.4 60 1.9:1 35 ns 80 ns +27dbm 5W
(1μS, PW)
+5(-/+0.25)V / 190mA
-12(-/+0.5)V / 80mA
for lower power consumption, choose Option A1(+5/-5V)
12.4 - 14 55
1 - 15 GHz

SR-K03W-6S
(Reflective)
1 - 6 3.4 65 1.85:1 350 ns 400 ns +27dbm 5W
(1μS, PW)
+5(-/+0.25)V / 70mA
-12(-/+0.5)V / 60mA
for lower power consumption, choose Option A1(+5/-5V)
Fig.1
 6 - 12.4 60
12.4 - 15 55

SR-K01W-6S
(Absorptive)
1 - 6 3.4 75 1.85:1 250 ns 300 ns +27dbm 5W
(1μS, PW)
+5(-/+0.25)V / 180mA
-12(-/+0.5)V / 60mA
for lower power consumption, choose Option A1(+5/-5V)
 6 - 12.4 65
12.4 - 15 60


Broadband SP6T Switches (Reflective / Absorptive)
Frequencies from 100MHz to 20GHz

Model No.
Frequency
(GHz)
Insertion
Loss
(dB) Max
Isolation
(dB) Min
VSWR
Max
Rise/Fall
Time
Max
On/Off
Time
Max
Power
Handling, Max
Supply
Voltage
Outline
Drawing
Cw / Avg Peak
2 - 18 GHz
SR-S200-6S
(Reflective)
Fast Switching

Response Curves in PDF
 2 - 10 2.9 60 1.8:1 20 ns 60 ns +30dbm 10W
(1μS, PW)
+5(-/+0.25)V / 170mA
-12(-/+0.5)V / 80mA
for lower power consumption, choose Option A1(+5/-5V)
Fig.1
10 - 18 50
SR-S270-6S
(Absorptive)
Fast Switching
2 - 10 3.3 65 1.9:1 20 ns 60 ns +24dbm 5W
(1μS, PW)
+5(-/+0.25)V / 170mA
-12(-/+0.5)V / 80mA
for lower power consumption, choose Option A1(+5/-5V)
10 - 18 55
SR-S04W-6S
(Reflective)

High Isolation
2 - 8 3.6 80 1.9:1 350 ns 400 ns +27dbm 5W
(1μS, PW)
+5(-/+0.25)V / 70mA
-12(-/+0.5)V / 70mA
for lower power consumption, choose Option A1(+5/-5V)
8 - 18 75
SR-S01W-6S
(Absorptive)
High Isolation
2 - 14 3.6 80 1.9:1 250 ns 300 ns +27dbm 5W
(1μS, PW)
+5(-/+0.25)V / 170mA
-12(-/+0.5)V / 70mA
for lower power consumption, choose Option A1(+5/-5V)
14 - 18 75
SR-S510-6S
(Absorptive)
Fast Switching

Response Curves in PDF
2 - 9 3.6 70 1.9:1 20 ns 60 ns +27dbm 5W
(1μS, PW)
+5(-/+0.25)V / 170mA
-12(-/+0.5)V / 70mA
for lower power consumption, choose Option A1(+5/-5V)
9 - 18 60
SR-S000-6S
(Reflective)
Fast Switching

Response Curves in PDF
2 - 16 2.9 70 1.9:1 20 ns 60 ns +30dbm 10W
(1μS, PW)
+5(-/+0.25)V / 190mA
-12(-/+0.5)V / 80mA
for lower power consumption, choose Option A1(+5/-5V)
16 - 18 3.3 65
SR-S070-6S
(Absorptive)
Fast Switching
 2 - 18 3.8 75 2:1 20 ns 60 ns +24dbm 5W
(1μS, PW)
+5(-/+0.25)V / 190mA
-12(-/+0.5)V / 80mA
for lower power consumption, choose Option A1(+5/-5V)
0.5 - 18 GHz
SR-U200-6S
(Reflective)
Fast Switching
0.5 - 9 3.1 60 1.9:1 35 ns 75 ns +30dbm 10W
(1μS, PW)
+5(-/+0.25)V / 170mA
-12(-/+0.5)V / 80mA
for lower power consumption, choose Option A1(+5/-5V)
Fig.1
9 - 18 50
SR-U270-6S
(Absorptive)

Fast Switching
0.5 - 9 3.7 65 1.9:1 35 ns 75 ns +24dbm 5W
(1μS, PW)
+5(-/+0.25)V / 170mA
-12(-/+0.5)V / 80mA
for lower power consumption, choose Option A1(+5/-5V)
9 - 18 55
SR-U04W-6S
(Reflective)
High Isolation
0.5 - 8 3.7 80 1.9:1 350 ns 400 ns +27dbm 5W
(1μS, PW)
+5(-/+0.25)V / 70mA
-12(-/+0.5)V / 70mA
for lower power consumption, choose Option A1(+5/-5V)
8 - 18 75
SR-U01W-6S
(Absorptive)
High Isolation
0.5 - 14 3.8 80 1.9:1 250 ns 300 ns +27dbm 5W
(1μS, PW)
+5(-/+0.25)V / 170mA
-12(-/+0.5)V / 70mA
for lower power consumption, choose Option A1(+5/-5V)
14 - 18 75
SR-U000-6S
(Reflective)
Fast Switching

Response Curves in PDF
0.5 - 18 3.2 68 1.9:1 35 ns 75 ns +30dbm 10W
(1μS, PW)
+5(-/+0.25)V / 190mA
-12(-/+0.5)V / 80mA
for lower power consumption, choose Option A1(+5/-5V)
SR-U070-6S
(Absorptive)
Fast Switching
0.5 - 18 4.1 75 2:1 35 ns 75 ns +24dbm 5W
(1μS, PW)
+5(-/+0.25)V / 190mA
-12(-/+0.5)V / 80mA
for lower power consumption, choose Option A1(+5/-5V)
0.1 - 18 GHz
SR-V200-6S
(Reflective)
Fast Switching
0.1 - 10 3.3 60 1.9:1 50 ns 150 ns +30dbm
(+27dBm Max
Below 300MHz)
5W
(1μS, PW)
+5(-/+0.25)V / 170mA
-12(-/+0.5)V / 80mA
Fig.1
10 - 18 50
SR-V040-6S
(Reflective)

High Isolation
0.1 - 8 3.8 80 1.9:1 350 ns 400 ns +27dbm 5W
(1μS, PW)
+5(-/+0.25)V / 70mA
-12(-/+0.5)V / 70mA
8 - 18 75
SR-V010-6S
(Absorptive)

High Isolation
0.1 - 14 3.8 80 1.9:1 250 ns 300 ns +27dbm 5W
(1μS, PW)
+5(-/+0.25)V / 170mA
-12(-/+0.5)V / 70mA
14 - 18 75
SR-V000-6S
(Reflective)
Fast Switching
0.1 - 16 3.3 70 1.9:1 50 ns 150 ns +30dbm
(+27dBm Max
Below 300MHz)
5W
(1μS, PW)
+5(-/+0.25)V / 190mA
-12(-/+0.5)V / 80mA
16 - 18 3.8 67
SR-V070-6S
(Absorptive)
Fast Switching

Response Curves in PDF
0.1 - 16 4.0 75 1.9:1 50 ns 150 ns +24dbm 5W
(1μS, PW)
+5(-/+0.25)V / 190mA
-12(-/+0.5)V / 80mA
16 - 18 70
2 - 20 GHz
SR-P00W-6S
(Reflective)
Fast Switching
Response Curves in PDF
2 - 16 2.7 70 1.9:1 50 ns 90 ns +30dbm 10W
(1μS, PW)
+5(-/+0.25)V / 190mA
-12(-/+0.5)V / 80mA
for lower power consumption, choose Option A1(+5/-5V)
Fig.1
16 - 20 3.5 65
SR-P04W-6S
(Reflective)

High Isolation
2 - 8 3.7 80 1.9:1 350 ns 400 ns +27dbm 5W
(1μS, PW)
+5(-/+0.25)V / 70mA
-12(-/+0.5)V / 70mA
for lower power consumption, choose Option A1(+5/-5V)
8 - 20 75
SR-P01W-6S
(Absorptive)

High Isolation
2 - 14 3.8 80 1.9:1 250 ns 300 ns +27dbm 5W
(1μS, PW)
+5(-/+0.25)V / 170mA
-12(-/+0.5)V / 70mA
for lower power consumption, choose Option A1(+5/-5V)
14 - 20 75




All Models:
 Impedance: 50 Ω Nominal
 Control Input Characteristic: TTL, One Unit Load (1.6mA Sink / 40μA Source)
 Control Logic: 6-Controls / Floating-High
Logic "0" for path "ON" ( 0 to +0.8V)
Logic "1" for path "OFF" (+2.2 to +5.0V)
 Connectors:
- RF Input / Output SMA (female)
- Supply Solder Pins
- Control Solder Pins

Environmental Ratings:
 Temperature:
- Operating -55 degC to +95 degC
- Storage -60 degC to +110 degC
 Humidity: Mil-STD-202F, Method 103B Condition B
 Shock: Mil-STD-202F, Method 213B Condition B
 Vibration: Mil-STD-202F, Method 204D Condition B
 Altitude: Mil-STD-202F, Method 105C Condition B
 Temp. Cycle: Mil-STD-202F, Method 107D Condition B

Available Options:
1) units with combination of the following options may require some specification tradeoffs from the standard
2) Some options may not be available on all models
 Supply Voltages  Video Suppression Filters
   A1)  +5 ( -/+ 0.25 )V  /  -5 ( -/+ 0.25 )V { Recommended for Low Power Consumption <> Additional Switching Delay (On/Off Time) }   G1) VF @ COM Port <> 0.25dB additional Loss
  A2)  +5 ( -/+ 0.25 )V  /  -15 ( -/+ 0.5 )V   G2) VF @ J1 - J6 Ports <> 0.25dB additional Loss
  A3)  +12 ( -/+ 0.5 )V  /  -12 ( -/+ 0.5 )V G3) VF @ All Ports <> 0.5dB additional Loss
  A4)  +15 ( -/+ 0.5 ) V  /  -15 ( -/+ 0.5 )V
  Other Possible Options (Consult Factory)
  RF Connectors - Higher Isolation
  B1) J1 - J6 Ports with SMA(M)   - Switch Without Driver
B2) All SMA(M) - Higher Power
B3) COM Port with SMA(M)   - Etc.

 Control Function
  F1) Inverted Logic, ("1" = Path "ON")
  F2) Binary Coded Logic, (3 Controls + Enable)
  > Outline for Switch with Option "F2"   Fig. 3
