UMCC

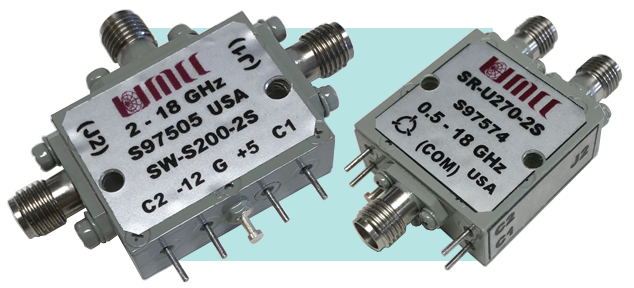

Pin Diode SP2T Switches
Frequencies from 10MHz to 20GHz
Absorptive or Reflective Type
All with High Speed TTL Driver
Reverse Voltage Protection
Available with variety of options

"Specifications are subject to change without notice"



RF Circuit / Reflective SPDT



RF Circuit / Absorptive SPDT





  Common Specifications

  Available Options
    > Specifications are subject to change without notice
> for Specifications-Sheet in PDF, click on  the product model number

> to see the actual response curves, click on  ""  (subject to availability)

Broadband SP2T Switches (Reflective / Absorptive)
Frequencies from 10MHz to 12.4GHz

Model No.
Frequency
(GHz)
Insertion
Loss
(dB) Max
Isolation
(dB) Min
VSWR
Max
Rise/Fall
Time
Max
On/Off
Time
Max
Power
Handling, Max
Supply
Voltage
Outline
Drawing
cw/avg peak
10 MHz - 3 GHz
SW-3000-2S
(Reflective)
Response Curves in PDF
0.01 - 1 1.3 60 1.5:1 350 ns 900 ns +30dbm 5W
(5µS,PW)
+5(±0.25)V / 50mA
-12(±0.5)V / 60mA
Fig.1
1 - 3 1.7 55
SW-3010-2S
(Absorptive)
Response Curves in PDF
0.01 - 1 1.3 65 1.5:1 350 ns 900 ns +27dbm
(+30dbm @
Com Port)
5W
(5µS,PW)
+5(±0.25)V / 75mA
-12(±0.5)V / 60mA
1 - 3 1.7 60
30 MHz - 6 GHz
SW-6000-2S
(Reflective)
0.03 - 1 2.3 70 1.5:1 250 ns 750 ns +30dbm 5W
(5µS,PW)
+5(±0.25)V / 50mA
-12(±0.5)V / 60mA
Fig.1
1 - 6 60
SW-6010-2S
(Absorptive)
Response Curves in PDF
0.03 - 1 2.3 75 1.5:1 250 ns 750 ns +27dbm
(+30dbm @
Com Port)
5W
(5µS,PW)
+5(±0.25)V / 75mA
-12(±0.5)V / 60mA
1 - 6 65
40 MHz - 2.4 GHz
SW-CA00-2S
(Reflective)
0.04 -2.4 1.7 65 1.4:1 150 ns 200 ns +30dbm 8W
(1µS,PW)
+5(±0.25)V / 60mA
-12(±0.5)V / 60mA
Fig.1
SW-CA10-2S
(Absorptive)
0.04 -2.4 1.7 70 1.4:1 150 ns 200 ns +30dbm 8W
(1µS,PW)
+5(±0.25)V / 90mA
-12(±0.5)V / 60mA
0.2 - 4 GHz
SW-DA00-2S
(Reflective)
0.2 - 4 1.7 65 1.5:1 25 ns 60 ns +30dbm 8W
(1µS,PW)
+5(±0.25)V / 50mA
-12(±0.5)V / 50mA
Fig.1
SW-DA10-2S
(Absorptive)
0.2 - 4 1.7 70 1.5:1 25 ns 60 ns +27dbm
(+30dbm @
Com Port)
8W
(1µS,PW)
+5(±0.25)V / 75mA
-12(±0.5)V / 50mA
2 - 12.4 GHz
SW-L030-2S
(Reflective)
2 - 6 1.8 60 1.6:1 25 ns 50 ns +27dbm 8W
(1µS,PW)
+5(±0.25)V / 50mA
-12(±0.5)V / 50mA
Fig.1
6 - 12.4 2.0 50
SW-L010-2S
(Absorptive)
Response Curves in PDF
2 - 6 1.8 65 1.6:1 25 ns 50 ns +24dbm
(+27dbm @
Com Port)
8W
(1µS,PW)
+5(±0.25)V / 75mA
-12(±0.5)V / 50mA
6 - 12.4 2.0 55
1 - 12.4 GHz
SW-K030-2S
(Reflective)
1 - 6 2.0 60 1.6:1 25 ns 50 ns +27dbm 8W
(1µS,PW)
+5(±0.25)V / 50mA
-12(±0.5)V / 50mA
Fig.1
6 - 12.4 2.2 50
SW-K010-2S
(Absorptive)
1 - 6 2.0 65 1.6:1 25 ns 50 ns +24dbm
(+27dbm @
Com Port)
8W
(1µS,PW)
+5(±0.25)V / 75mA
-12(±0.5)V / 50mA
6 - 12.4 2.2 55
0.5 - 12.4 GHz
SW-J030-2S
(Reflective)
0.5 - 6 2.1 60 1.7:1 35 ns 60 ns +27dbm 8W
(1µS,PW)
+5(±0.25)V / 50mA
-12(±0.5)V / 50mA
Fig.1
6 - 12.4 2.3 50
SW-J010-2S
(Absorptive)
0.5 - 6 2.1 65 1.7:1 35 ns 60 ns +24dbm
(+27dbm @
Com Port)
8W
(1µS,PW)
+5(±0.25)V / 75mA
-12(±0.5)V / 50mA
6 - 12.4 2.3 55

Broadband SP2T Switches (Reflective / Absorptive)
Frequencies from 100MHz to 20GHz

Model No.
Frequency
(GHz)
Insertion
Loss
(dB) Max
Isolation
(dB) Min
VSWR
Max
Rise/Fall
Time
Max
On/Off
Time
Max
Power
Handling, Max
Supply
Voltage
Outline
Drawing
cw/avg peak
2 - 18 GHz
SW-S040-2S
(Reflective)
Economy Class
Response Curves in PDF
2 - 10 2.2 65 1.6:1 25 ns 50 ns +27dbm 8W
(1µS,PW)
+5(±0.25)V / 50mA
-12(±0.5)V / 50mA
Fig.1
10 - 18 2.6 55
SW-S200-2S
(Reflective)
Low Loss
Response Curves in PDF
2 - 10 1.6 70 1.7:1 10 ns 50 ns +30dbm 10W
(1µS,PW)
+5(±0.25)V / 70mA
-12(±0.5)V / 50mA
10 - 18 2.0 60
SW-S000-2S
(Reflective)
High Isolation
Response Curves in PDF
2 - 10 1.8 75 1.8:1 10 ns 50 ns +30dbm 10W
(1µS,PW)
+5(±0.25)V / 85mA
-12(±0.5)V / 50mA
10 - 18 2.4
SW-S010-2S
(Absorptive)
Economy Class
Response Curves in PDF
2 - 10 2.3 70 1.7:1 25 ns 50 ns +24dbm
(+27dbm @
Com Port)
8W
(1µS,PW)
+5(±0.25)V / 75mA
-12(±0.5)V / 50mA
10 - 18 2.7 60
SW-S070-2S
(Absorptive)
High Isolation
Response Curves in PDF
2 - 10 2.4 90 2:1 25 ns 50 ns +24dbm
(+27dbm @
Com Port)
5W
(1µS,PW)
+5(±0.25)V / 85mA
-12(±0.5)V / 50mA
10 - 18 3.2 80
1 - 18 GHz
SW-T040-2S
(Reflective)
Economy Class
1 - 10 2.3 65 1.7:1 25 ns 50 ns +27dbm 8W
(1µS,PW)
+5(±0.25)V / 50mA
-12(±0.5)V / 50mA
Fig.1
10 - 18 2.8 55
SW-T200-2S
(Reflective)

Low Loss
1 - 10 1.9 70 1.7:1 10 ns 50 ns +30dbm 10W
(1µS,PW)
+5(±0.25)V / 70mA
-12(±0.5)V / 50mA
10 - 18 2.3 60
SW-T000-2S
(Reflective)
High Isolation
1 - 10 2.1 75 1.8:1 10 ns 50 ns +30dbm 10W
(1µS,PW)
+5(±0.25)V / 85mA
-12(±0.5)V / 50mA
10 - 18 2.7
SW-T010-2S
(Absorptive)
Economy Class
1 - 10 2.4 70 1.8:1 25 ns 50 ns +24dbm
(+27dbm @
Com Port)
8W
(1µS,PW)
+5(±0.25)V / 75mA
-12(±0.5)V / 50mA
10 - 18 3.0 60
SW-T070-2S
(Absorptive)
High Isolation
1 - 10 2.6 90 2:1 25 ns 50 ns +24dbm
(+27dbm @
Com Port)
5W
(1µS,PW)
+5(±0.25)V / 85mA
-12(±0.5)V / 50mA
10 - 18 3.5 80
0.5 - 18 GHz
SW-U040-2S
(Reflective)
Economy Class
Response Curves in PDF
0.5 - 10 2.3 65 1.7:1 30 ns 60 ns +27dbm 8W
(1µS,PW)
+5(±0.25)V / 50mA
-12(±0.5)V / 50mA
Fig.1
10 - 18 2.8 55
SW-U200-2S
(Reflective)

Low Loss
0.5 - 10 1.9 70 1.7:1 20 ns 50 ns +30dbm 10W
(1µS,PW)
+5(±0.25)V / 70mA
-12(±0.5)V / 50mA
10 - 18 2.3 60
SW-U000-2S
(Reflective)
High Isolation
0.5 - 10 2.1 75 1.8:1 20 ns 50 ns +30dbm 10W
(1µS,PW)
+5(±0.25)V / 85mA
-12(±0.5)V / 50mA
10 - 18 2.7
SW-U010-2S
(Absorptive)
Economy Class
Response Curves in PDF
0.5 - 10 2.5 70 1.8:1 30 ns 60 ns +24dbm
(+27dbm @
Com Port)
8W
(1µS,PW)
+5(±0.25)V / 75mA
-12(±0.5)V / 50mA
10 - 18 3.3 60
SW-U070-2S
(Absorptive)
High Isolation
Response Curves in PDF
0.5 - 10 2.6 90 2:1 25 ns 50 ns +24dbm
(+27dbm @
Com Port)
5W
(1µS,PW)
+5(±0.25)V / 85mA
-12(±0.5)V / 50mA
10 - 18 3.5 80
0.1 - 18 GHz
SW-V040-2S
(Reflective)
Economy Class
Response Curves in PDF
0.1 - 0.5 3.3 65 1.8:1 35 ns 120 ns +27dbm 8W
(1µS,PW)
+5(±0.25)V / 50mA
-12(±0.5)V / 50mA
Fig.1
0.5 - 10 2.6
10 - 18 3.3 55
SW-V200-2S
(Reflective)
Low Loss
Response Curves in PDF
0.1 - 0.5 2.5 70 1.8:1 25 ns 120 ns +30dbm 10W
(1µS,PW)
+5(±0.25)V / 70mA
-12(±0.5)V / 50mA
0.5 - 10 2.1
10 - 18 2.5 60
SW-V000-2S
(Reflective)
High Isolation
0.1 - 0.5 2.5 75 1.8:1 25 ns 120 ns +30dbm 10W
(1µS,PW)
+5(±0.25)V / 85mA
-12(±0.5)V / 50mA
0.5 - 10 2.2
10 - 18 2.8
SW-V010-2S
(Absorptive)
Economy Class
0.1 - 0.5 3.3 70 1.9:1 35 ns 120 ns +24dbm
(+27dbm @
Com Port)
8W
(1µS,PW)
+5(±0.25)V / 75mA
-12(±0.5)V / 50mA
0.5 - 10 2.6
10 - 18 3.3 60
SW-V070-2S
(Absorptive)
High Isolation
0.1 - 10 3.0 90 2:1 25 ns 120 ns +24dbm
(+27dbm @
Com Port)
5W
(1µS,PW)
+5(±0.25)V / 85mA
-12(±0.5)V / 50mA
10 - 18 3.8 80
2 - 20 GHz
SW-P040-2S
(Reflective)
Economy Class
2 - 10 2.3 65 1.9:1 25 ns 50 ns +27dbm 8W
(1µS,PW)
+5(±0.25)V / 50mA
-12(±0.5)V / 50mA
Fig.1
10 - 18 2.7 55
18 - 20 2.9
SW-P200-2S
(Reflective)
Low Loss
2 - 10 1.6 70 1.8:1 10 ns 50 ns +30dbm 10W
(1µS,PW)
+5(±0.25)V / 70mA
-12(±0.5)V / 50mA
10 - 18 2.0 60
18 - 20 2.4 55
SW-P000-2S
(Reflective)
High Isolation
Response Curves in PDF
 2 - 10 1.8 75 1.9:1 10 ns 50 ns +30dbm 10W
(1µS,PW)
+5(±0.25)V / 85mA
-12(±0.5)V / 50mA
10 - 18 2.4
18 - 20 2.8 70
SW-P010-2S
(Absorptive)
Response Curves in PDF
2 - 10 2.3 70 1.9:1 25 ns 50 ns +24dbm
(+27dbm @
Com Port)
8W
(1µS,PW)
+5(±0.25)V / 75mA
-12(±0.5)V / 50mA
10 - 18 2.7 60
18 - 20 2.9



All Models:
   Impedance: 50 Ω
   Control Input Characteristic: TTL, One Unit Load (1.6mA Sink / 40μA Source)
   Control Logic: 2-Controls / Flouting-High
Logic "0" for path "ON" ( 0 to +0.8V)
Logic "1" for path "OFF" (+2.2 to +5.0V)
   Connectors:
- RF Input / Output SMA (female)
- Supply Solder Pins
- Control Solder Pins

Environmental Ratings:
 Temperature:
- Operating -55°C to +95°C
- Storage -60°C to +110°C
 Humidity: Mil-STD-202F, Method 103B Condition B
 Shock: Mil-STD-202F, Method 213B Condition B
 Vibration: Mil-STD-202F, Method 204D Condition B
 Altitude: Mil-STD-202F, Method 105C Condition B
 Temp. Cycle: Mil-STD-202F, Method 107D Condition B

Available Options:
1) units with combination of the following options may require some specification tradeoffs from the standard
2) Some options may not be available on all models
   Supply Voltages    Control Function




A1)  +5(±0.25)V / -5(±0.25)V   F1) Inverted Logic, ("1" = Path "ON")
A2)  +5(±0.25)V / -15(±0.5)V   F2) Single Toggle Control ("1" for J1 path "ON")
> See  Fig. 2   for SW-XXXX-2S Series (Standard)
> See  Fig. 4   for SR-XXXX-2S Series (J1 & J2 Side by Side)
A3)  +12(±0.5)V / -12(±0.5)V
A4)  +15(±0.5)V / -15(±0.5)V

   RF Connectors    Video Suppression Filters
  B1) J1 & J2 Ports with SMA (M)   G1) VF @ Common Port <> 0.25dB additional Loss
  B2) All SMA (M)   G2) VF @ J1 & J2 Ports <> 0.25dB additional Loss
  B3) COM Port with SMA (M) G3) VF @ All Ports <> 0.5dB additional Loss

   Control Connectors   Mechanical Configuration
C1) SMC(Jack), 50 Ω J1 & J2 Side by Side (SR-XXXX-2S Series)
(See
Fig. 3 )
C2) SMB(Jack), 50 Ω
  Other Possible Options (Consult Factory)
  - Higher Isolation
      - Switch Without Driver
    Control Impedance - Higher Power
D1) 50 Ω, Internally Terminated   - Other Logic Families and Controls
  - Etc.
